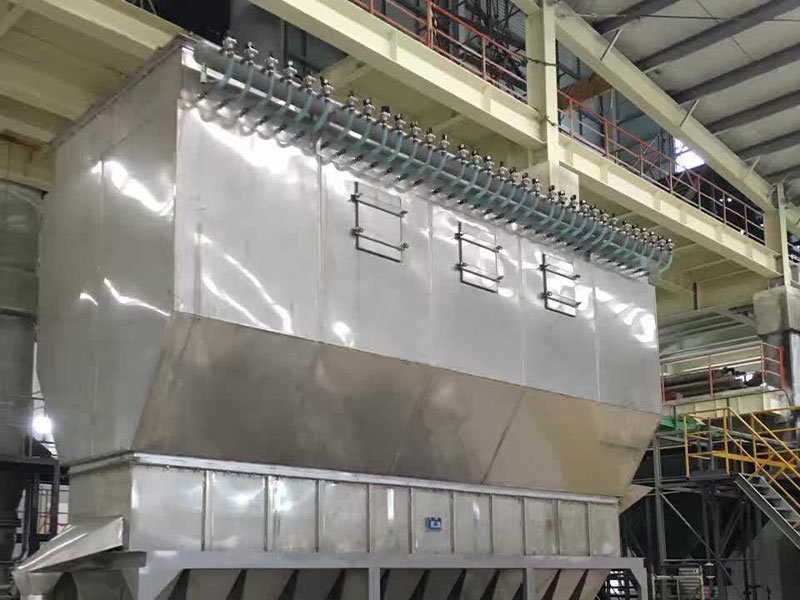

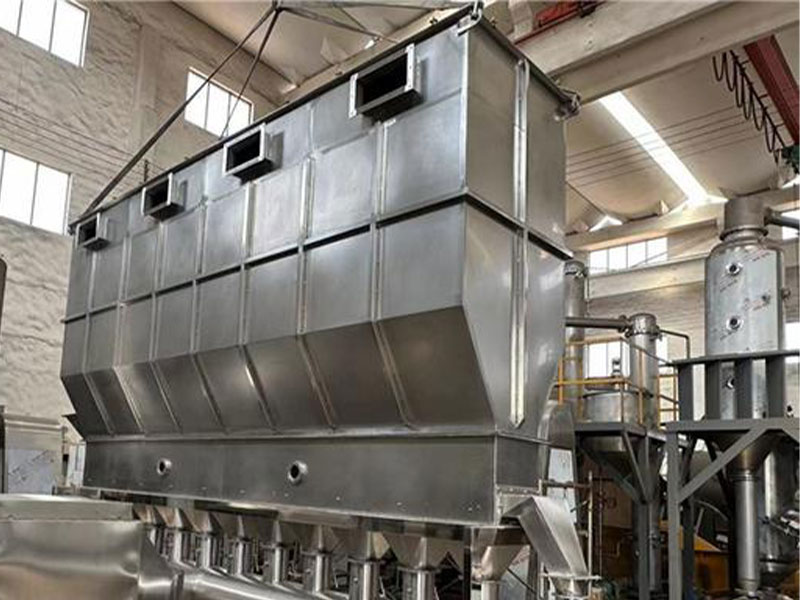

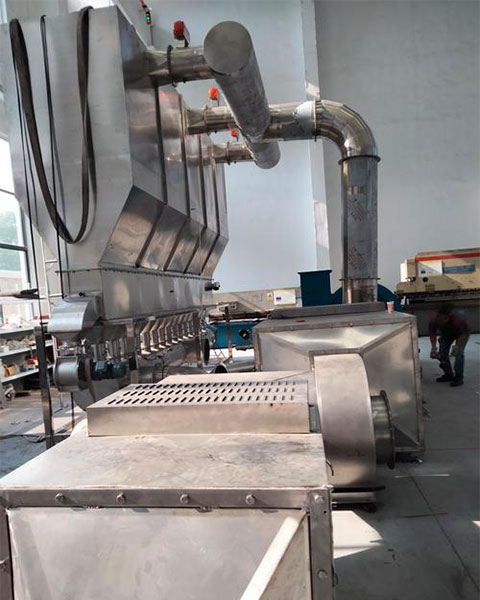

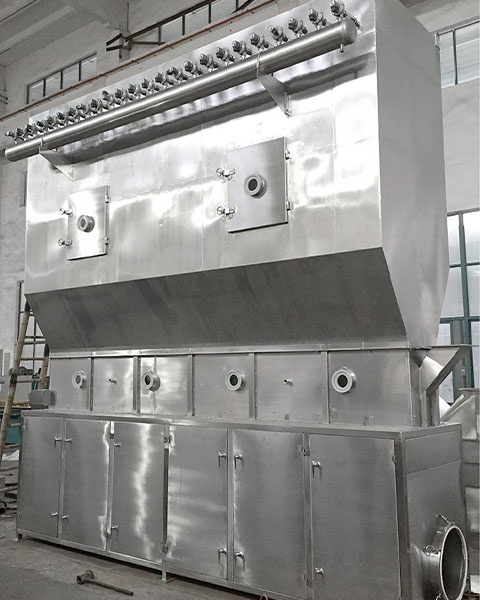

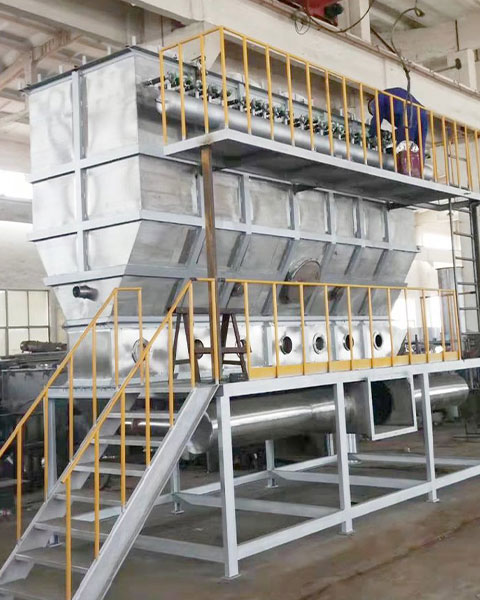

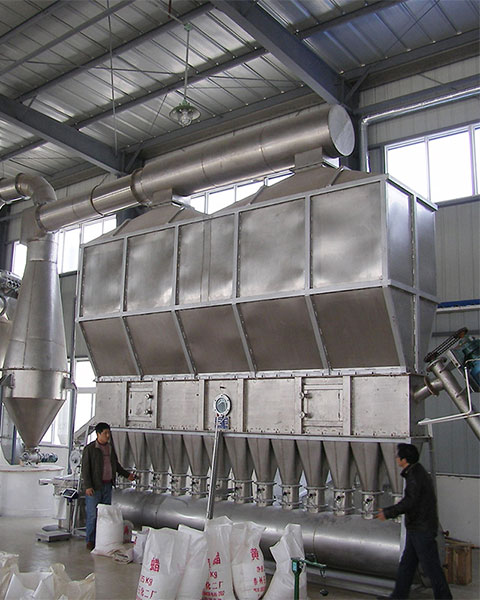

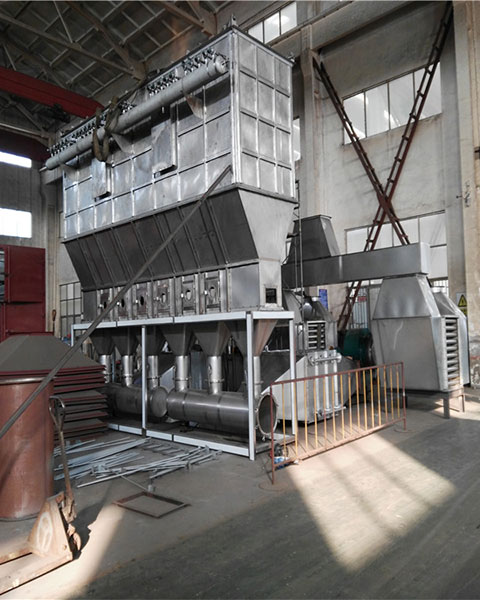

XF-horizontal de ebullición seca
Presentación de productos
El secado por ebullición, también conocido como lecho fluidizado, se compone de un filtro de aire, un calentador, una máquina principal de lecho de ebullición, un separador ciclónico, un colector de polvo de bolsa de tela, un ventilador centrífugo de alta presión y una consola de operación.Debido a las diferentes propiedades de los materiales secos, el equipo de eliminación de polvo de apoyo puede considerarse de acuerdo con las necesidades, se puede seleccionar un separador ciclónico y un colector de polvo de bolsa de tela al mismo tiempo, o uno de ellos. Los materiales granulares y en polvo pequeños con una gravedad específica ligera deben estar equipados con un colector de polvo de bolsa de tela y un dispositivo de alimentación neumática y un transportador de correa para elegir.
El material sólido granular a granel se agrega a un secador de lecho fluidizado a través de un alimentador, y el aire limpio filtrado se calienta y se envía a la parte inferior del lecho fluidizado por un soplador para entrar en contacto con el material sólido a través de una placa de distribución para formar fluidización para lograr el intercambio de calor y masa de gas-sólido. El material se descarga a través de una abertura de descarga después del secado, el gas residual se descarga a través de la parte superior del lecho de ebullición a través de un conjunto de colector de polvo ciclónico y un colector de polvo de bolsa para recuperar el polvo sólido y luego se vacía.
El vapor, la electricidad, el horno de aire caliente se pueden utilizar (de acuerdo con los requisitos del usuario).
Principio de funcionamiento
El aire caliente limpio se distribuye en el cuerpo de la cama a través de la placa de válvula, y el material húmedo que entra desde el alimentador se forma en un estado de ebullición por el aire caliente. Debido al amplio contacto del aire caliente con el material, se mejora el proceso de transferencia de calor y masa, por lo que se puede secar en un tiempo corto. En el caso de un tipo continuo, el material entra en un extremo de la cama, luego se hierve y se seca durante decenas de segundos a minutos y fluye automáticamente desde el otro extremo de la cama. El equipo generalmente opera a presión negativa.
Materiales adaptados
◎ Medicamentos, materias primas químicas, alimentos, procesamiento de granos, operaciones de secado de piensos. tales como la secado y deshumidificación de materiales medicinales, gránulos comprimidos, gránulos de medicina tradicional china, alimentos saludables, gránulos de bebidas, germen de maíz, piensos, resinas plásticas, ácido cítrico y otros materiales en polvo. El diámetro de partícula del material adecuado es generalmente de 0,1 a 6 mm, y el diámetro óptimo es de 0,5 a 3 mm.

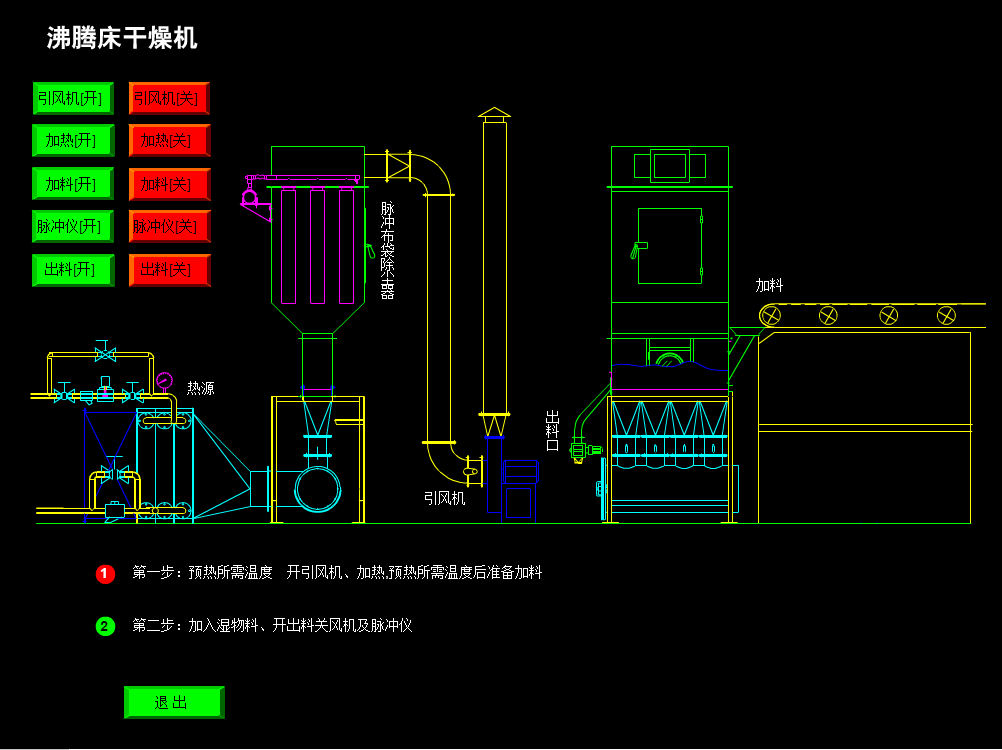

Estructura esquemática
Instrucciones de instalación
◎ Todos los equipos deben colocarse nivelados, fijarse con tornillos de base, y todas las partes deben sellarse bien.
◎ El ventilador se puede colocar al aire libre o en una sala silenciosa autoconstruida. El diseño se puede adaptar según sea apropiado.
| Especificación Modelo Parámetros técnicos |
XF0.25-1 (Anteriormente XF10) |
XF0.25-2 (Anteriormente XF20) |
XF0.25-3 (Anteriormente XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Área de cama (m)2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Capacidad de secado (kg h2O/h) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
| Potencia del ventilador (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| Temperatura de entrada (oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Temperatura del material (oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Dimensión del host L x W x H (m) |
1×0.6 | 2×0.6 | 4×0.6 | 6×0.6 | 2×0.70 | 4×0.7 | 6×0.7 | 8×0.7 | 10×0.7 | 4×1 | 6×1 |
| Área de piso (m)2) | 18×3.35 | 25×3.35 | 35×3.35 | 40×3.35 | 25×3.4 | 38×3.4 | 45×3.4 | 56×3.4 | 70×3.4 | 18×3.58 | 56×3.58 |
| Especificación Modelo Parámetros técnicos |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (Anteriormente XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Área de cama (m)2) | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| Capacidad de secado (kg h2O/h) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Potencia del ventilador (kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
| Temperatura de entrada (oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Temperatura del material (oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
40-60 |
40-60 | 40-60 | 40-60 |
| Dimensión del host L x W x H (m) |
8×1 | 10×1 | 12×1.2 | 4×1.2 | 8×1.2 | 8×1.2 | 10×1.2 | 12×1.2 | 14×1.2 | 16×1.2 | 18×1.2 |
| Área de piso (m)2) | 74×3.58 | 82×3.58 | 96×4.1 | 50×4.1 | 70×4.1 | 82×4.1 | 100×4.1 | 140×4.1 | 180×4.1 | 225×4.1 | 268×4.1 |
Nota: I. Modo de alimentación: 1. alimentación en forma de estrella; 2. alimentación en forma de estrella y transporte neumático; 3. transporte por correa; 4. personalización del usuario.
II. el Se puede realizar una producción automatizada. III. Además de los modelos anteriores, se puede hacer un diseño especial para el usuario. Cuarto. De acuerdo con el material, la potencia del ventilador también es diferente.
